1.改性聚四氟乙烯（ PTFE）以及铅（Pb）的 混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.30mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。

主要参数 TECHNICAL DATE

静承载 250N/mm2 摩擦系数 0.03~0.20 最大承载 低速运转 140N/mm2 最大线速度 干摩擦 2m/s   旋转、摇摆运动 60N/mm2   流体润滑 5m/s 最大PV值 (干摩擦) 间断性运作 3.6N/mm2.m/s 导热系数 42W(m.K)-1   长期运作 1.8N/mm2.m/s 线膨胀系数 11x11-6K 使用温度 -195℃~＋280℃

应用特点 APPLICATION CHARACTER

1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养； 2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用； 4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积； 6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象； 7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度； 8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定； 9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈； 目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。

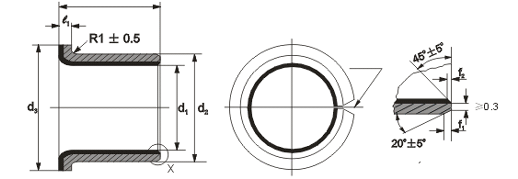

SF-1F 翻边系列轴承标准尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B） 轴径 座孔H7 代号 尺寸 f1 f2 d1 d2 d3±0.25 L±0.25 l1-0.2 6-0.013 -0.028 8+0.015 06040 6 8 12 4 1 0.5 0.3 06070 7 8-0.013 -0.028 10+0.015 08055 8 10 15 5.5 08075 7.5 10-0.016 -0.034 12+0.018 10070 10 12 18 7 10090 9 10120 12 12-0.016 -0.034 14+0.018 12070 12 14 20 7 12090 9 12120 12 14-0.016 -0.034 16+0.018 14120 14 16 22 12 14170 17 15-0.016 -0.034 17+0.018 15090 15 17 23 9 15120 12 15170 17 16-0.016 -0.034 18+0.018 16120 16 18 24 12 16170 17 18-0.016 -0.034 20+0.021 18120 18 20 26 12 18170 17 18200 20 20-0.020 -0.041 23+0.021 20115 20 23 30 11.5 1.5 0.8 0.4 20165 16.5 20215 21.5 22-0.020 -0.041 25+0.021 22150 22 25 32 15 22200 20 25-0.020 -0.041 28+0.021 25115 25 28 35 11.5 25165 16.5 25215 21.5 30-0.025 -0.050 34+0.025 30160 30 34 42 16 2 1.0 0.5 30260 26 35-0.025 -0.050 39+0.025 35160 35 39 47 16 35260 26 40-0.025 -0.050 44+0.025 40260 40 44 53 26 40400 40
